Поверка источника питания GPD-73303S, GPD-73303D в Рязани
Назначение: для питания радиоэлектронных и электротехнических устройств регулируемыми стабилизированным постоянным напряжением или током.
Поверка источника питания GPD-73303S, GPD-73303D

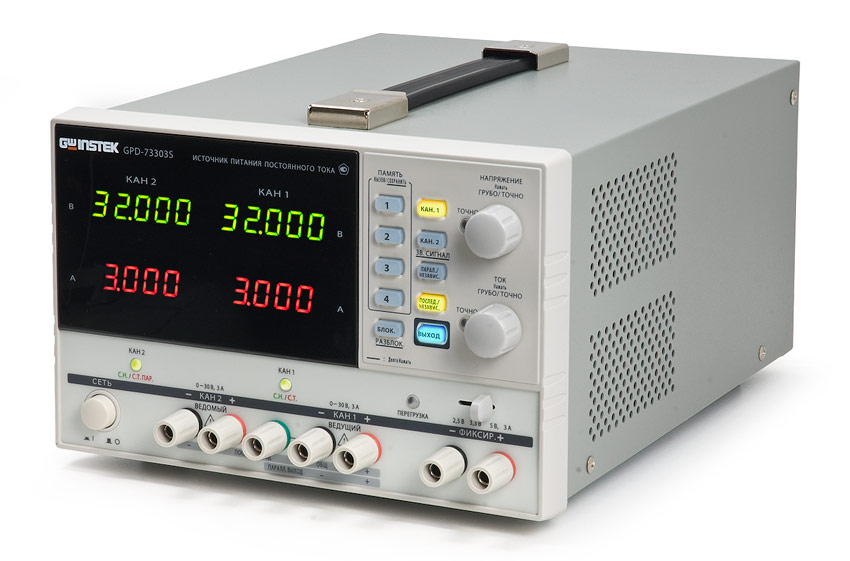

Источник питания выполнен в виде трех независимых источников питания в одном корпусе, двух управляемых каналов 1 и 2 и одного фиксированного — 3 с переключаемым выходным напряжением 2,5; 3,3 и 5 В. Принцип действия управляемых каналов 1 и 2 основан на использовании комбинации управляемого полумоста и линейного регулятора. Полумост управляется модуляцией ширины импульса. Линейный регулятор выполняет точную стабилизацию выходного напряжения. Источник питания выполнен в прямоугольном корпусе. С помощью переключателей на лицевой панели задается один из трех режимов работы двух управляемых каналов: независимый, последовательный или параллельный. В независимом режиме обеспечивается возможность независимой регулировки напряжения и тока на выходе каждого из источников. При включении последовательного или параллельного режимов работы выходы источников соединяются автоматически, а управление выходными параметрами осуществляется каналом 1. На передней панели источника питания расположены цифровые индикаторы выходных напряжений и токов каналов 1 и 2, кнопки управления и ручки регулировки. Конструкция прибора рассчитана на его эксплуатацию в промышленных и лабораторных условиях.
Поверка осуществляется по документу МП 06/003-11 «Источники питания GPD-73303S, GPD-73303D. Методика поверки», изложенной в приложении к руководству по эксплуатации, утвержденной ФГУ «Менделеевский ЦСМ» Сергиево-Посадский филиал 27 апреля 2011 г.
Основные средства поверки:
- вольтметр универсальный цифровой В7-78/1, диапазон измерений Uпост от 0,1 до 100 В, погрешность ±(0,004·Uх/100+7 е.м.р.);
- микровольтметр В3-57 (0,3-100) мВ класс точности 2,5-4;
- мера сопротивления Р310 0,1 Ом (Imax=3,2 A), класс точности 0,02;
- нагрузка электронная программируемая PEL-300.
