Назначение: для генерирования стабильных по частоте и мощности немодулированных электромагнитных колебаний и электромагнитных колебаний с различными видами модуляции в диапазоне частот от 9 кГц до 3000 МГц.
Поверка генератора сигнала высокочастотных N9310A
Принцип действия приборов основан на формировании задающего высокостабильного сигнала генератором опорной частоты (внутренним или внешним) и расширении частотного диапазона высокочастотным синтезатором. С выхода синтезатора сигнал поступает на усилитель и выходной аттенюатор, далее на выходной разъем. Кроме воспроизведения немодулированного сигнала предусмотрены режимы амплитудной, частотной, фазовой и импульсной модуляций (внутренней и внешней), режим качания частоты и уровня, режим векторной модуляции.

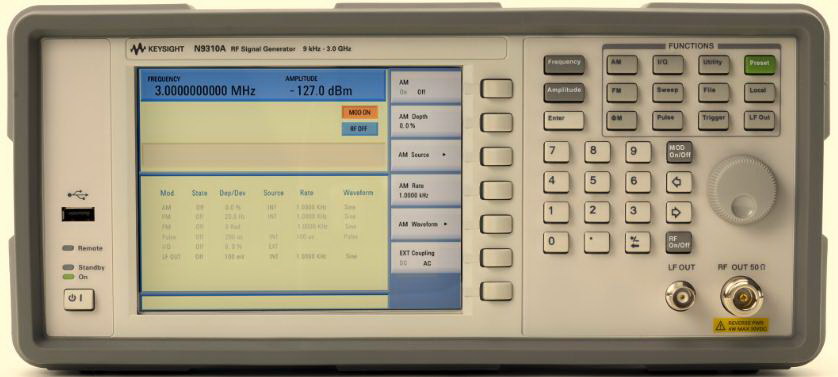

Генераторы выполнены в корпусе настольного исполнения. На передней панели генераторов расположены: жидкокристаллический дисплей для отображения режимов работы и значений параметров воспроизводимых сигналов; ряд кнопок, обеспечивающих выбор требуемых режимов работы и установку параметров; разъем основного выхода прибора для выдачи различных видов сигналов; разъем выхода низкочастотного генератора и разъем интерфейса дистанционного управления USB.
На задней панели генераторов расположены: разъем сетевого питания; разъемы внешнего запуска, выхода и входа сигнала опорной частоты 10 МГц (2 МГц, 5 МГц); разъемы для входа внешнего аналогового модулирующего сигнала, разъемы для входа внешних модулирующих сигналов векторной модуляции; разъемы USB интерфейса; разъем для подключения внешнего монитора.
Программное обеспечение
Программное обеспечение установлено на внутренний микропроцессор и выполняет функции управления режимами работы, обработки и представления измерительной информации. ПО не влияет на метрологические характеристики прибора.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» согласно Р 50.2.077-2014.
Общие сведения о программном обеспечении приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | N9310A RF Signal Generator Firmware |
| Номер версии (идентификационный номер) ПО | А.02.20 и выше |
| Цифровой идентификатор ПО | нет данных |
| Алгоритм вычисления | MD5 |
Поверка осуществляется по документу МП РТ 2233-2015 «ГСИ. Генераторы сигналов высокочастотные N9310A. Методика поверки», утвержденному ФБУ «Ростест-Москва» 23.04.2015 г.
Основные средства поверки:
- стандарт частоты рубидиевый GPS-12RR, Госреестр 43830-10, ПГ ± 5-10-10 за 1 год;
- анализатор спектра Е4443А, Госреестр 56128-14 (опция 233), диапазон частот 3 Гц -6,7 ГГц, погрешность измерения амплитуды на частотах до 3 ГГц, ± 0,3 дБ;
- блок измерительный ваттметра N1914A с преобразователем Е9304А, Госреестр 57386-14, диапазон частот от 9 кГц до 6 ГГц, ± 0,1 дБ;
- частотомер универсальный CNT-90XL, Госреестр 41567-09, погрешность измерения частоты ± 2-10″ за 1 год.
Сведения о методах измерений
- Методы измерений изложены в Руководстве по эксплуатации на генераторы сигналов высокочастотные N9310A.
Нормативные и технические документы
- ГОСТ 22261-94 “Средства измерений электрических и магнитных величин. Общие технические условия”.
- Техническая документация изготовителя фирмы «Keysight Technologies Company Ltd.», Китай.
