Поверка генератора импульсов АКИП-3309/2 в Рязани
Назначение: для формирования импульсов напряжения прямоугольной формы.
Поверка генератора импульсов АКИП-3309/2

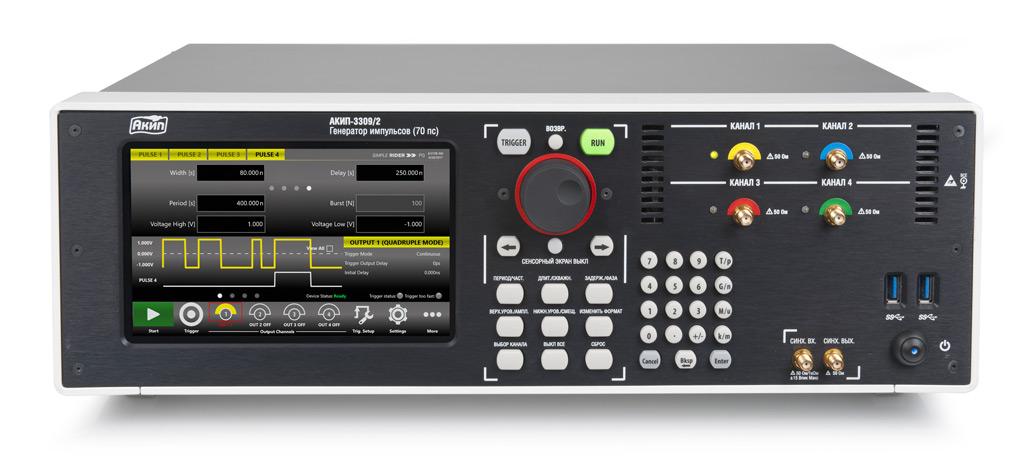

Конструктивно генераторы выполнены в виде настольного моноблока, на передней панели которого расположены органы управления и сенсорный дисплей.
Принцип действия генераторов основан на технологии прямого цифрового синтеза и запатентованной технологии Rider Edge™, что позволяет генерировать импульсы с длительностью фронта менее 95 пс.
Генераторы выпускаются в виде модификаций АКИП-3309/1, АКИП-3309/2, которые отличаются числом каналов (2 и 4 соответственно). Управление генератором может осуществляться как с помощью сенсорного экрана, так и с помощью клавиатуры, расположенной на передней панели. Для удобства работы к генератору возможно подключение отдельной клавиатуры и мыши. На задней панели имеется разъем подключения по интерфейсу LAN.
Пломбирование от несанкционированного доступа генераторов импульсов АКИП-3309/1, АКИП-3309/2 осуществляется путем пломбировки одного из винтов крепления корпуса на задней панели.
Поверка осуществляется по документу ПР-24-2018МП «Генераторы импульсов АКИП-3309/1, АКИП-3309/2. Методика поверки», утвержденному АО «ПриСТ» 25 июля 2018 г.
Основные средства поверки:
- частотомер универсальный CNT-90XL (Госреестр № 41567-09);
- осциллограф цифровой запоминающий WaveMaster SDA820 Zi-B-R (Госреестр № 64557-16, 2 разряд по ГОСТ 8.761-2011);
- вольтметр универсальный В7-78/1 (Госреестр № 52147-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к генераторам импульсов АКИП-3309/1, АКИП-3309/2
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
- ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения
- Техническая документация изготовителя «Active Technologies SRL», Италия
