Терминал EtherCAT Beckhoff EL2869

Name: Терминал EtherCAT Beckhoff EL2869
Brand: Beckhoff
Availability: InStock

Узнать стоимость

Нашли дешевле? Снизим цену!

Получить скидку Задать вопрос

Наличие на складе

Товар может быть на складе или под заказ. Уточните актуальный статус у менеджера.

Уточнить наличие

Доставка по РФ Обычно 2-7 дней

Гарантия: 1 год

Производитель Beckhoff

Терминал EtherCAT Beckhoff EL2869.

Доставка по России

Транспортными компаниями

Самовывоз

Уточняйте у менеджера

Время доставки

от 2-х дней при наличии на складе

Заказ по e-mail

info@ank-ndt.ru Оформить заказ

Напишите модель прибора, количество и город доставки.

Терминал EtherCAT Beckhoff EL2869.

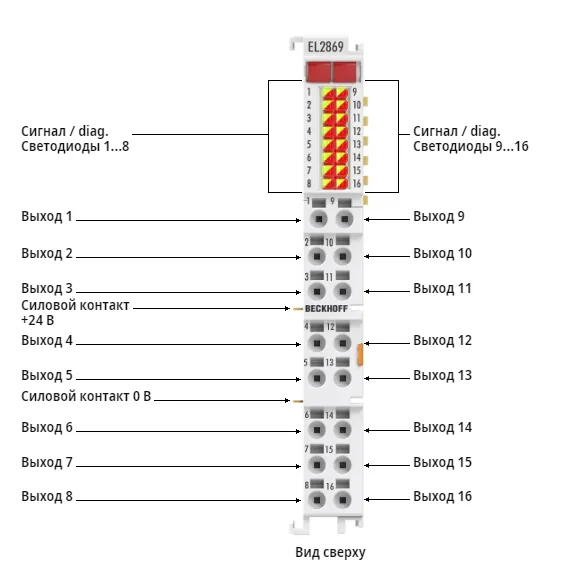

Терминал цифрового выхода EL2869 соединяет двоичные управляющие сигналы устройства автоматизации с исполнительными механизмами на уровне процесса с электрической развязкой. Терминал EtherCAT содержит шестнадцать каналов, которые отображают состояние своего сигнала с помощью светодиодов. Встроенная диагностика может быть оценена в контроллере и обозначена светодиодами. Диагностический бит устанавливается для затронутого канала в случае перегрузки. Диагностика упрощает обслуживание приложения. Контакты питания замкнуты. Питание выходов EL2869 осуществляется через силовой контакт 24В. Выходы электрически изолированы от полевой шины.

Особенности и преимущества

Возможно подключение различных типов нагрузки (резистивной, индуктивной, ламповой нагрузки).
Максимальный выходной ток 0,5 А на канал
Выходы с защитой от короткого замыкания и обратной полярности
Встроенная возможность диагностики перегрузки
Настраиваемый режим вывода в случае ошибки шины (безопасное состояние)
Подключение без использования инструментов благодаря технологии прямого подключения для сплошных проводов

Технические характеристики	EL2869
Технология подключения	1-проводной
Количество выходов	16
Номинальное напряжение	24В постоянного тока (-15 %/+20 %)
Тип нагрузки	омическая, индуктивная, ламповая нагрузка
Распределенные часы	–
Максимальный выходной ток	0,5 А (защита от короткого замыкания) на канал
Выходной каскад	кнопка (переключатель на верхней стороне)
Ток короткого замыкания	тип. <1,5 А
Защита от обратного напряжения	да
Энергия отключения	<150 МДж/канал
Время переключения	тип. Tвключено: 60 мкс, тип. Tвыключено: 300 мкс
Электронная шина потребления тока	typ. 60 mA
Электрическая изоляция	500В (электронная шина/потенциал поля)
Контакты питания, потребляющие ток	тип. 50 мА + нагрузка
Разрядность изображения процесса	16-битный выход, 16-битная диагностика
Конфигурация	через TwinCAT System Manager
Особенности	диагностика с помощью данных процесса и светодиода: перегрузка (по каналам)
Вес	приблизительно 60 г
Рабочая температура/температура хранения	-25...+60 °C/-40...+85 °C
Относительная влажность	95 %, без конденсата
Устойчивость к вибрации/ударам	соответствует EN 60068-2-6/EN 60068-2-27
Защита от электромагнитных помех/эмиссия	соответствует EN 61000-6-2/EN 61000-6-4
Защита. оценка/установка поз.	IP20/посмотреть документацию
Сертификаты/маркировка	CE, UL

Данные о корпусе	EL-12-16pin
Форма дизайна	корпус высокой плотности с сигнальными светодиодами
Материал	поликарбонат
Размеры (Ш x В x Г)	12 мм x 100 мм x 68 мм
Установка	на DIN-рейке 35 мм, соответствует EN 60715 с замком
Параллельный монтаж с помощью	двойной слот и подключение ключом
Маркировка	маркировка серии BZxxx
Подключение	сплошные проводники: технология прямого подключения; тонкопроволочные проводники (st) и наконечник (f): пружинное приведение в действие отверткой
Сечение подключения	s : 0,08...1,5 мм2 st : 0,25...1,5 мм2 f *: 0,14...0,75 мм2
Сечение подключения AWG	s : AWG28...16 st: AWG22...16 f *: AWG26...19
Длина зачистки	8...9 мм
Контакты питания текущей нагрузки	I_макс: 10 Аф

Терминал EtherCAT
Руководство по эксплуатации
Гарантийный талон
Упаковка
