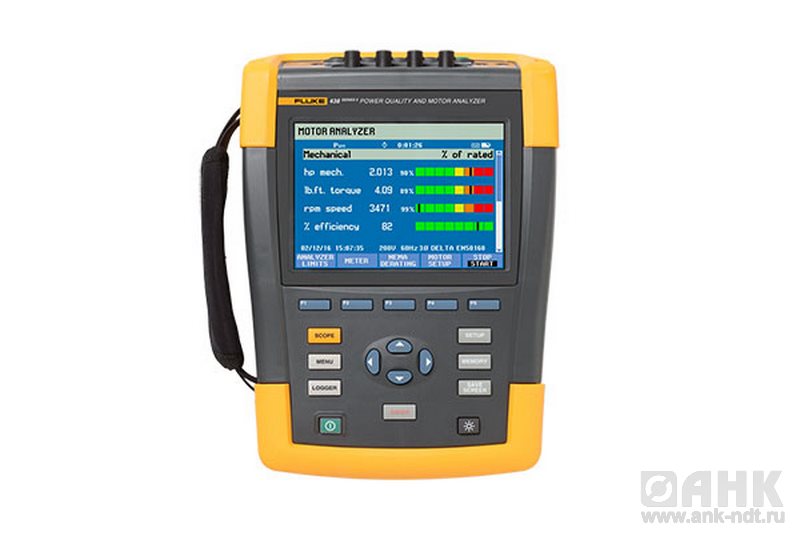

Описание анализатора качества электроэнергии Fluke 438 II/BASIC
Анализатор качества электроэнергии и работы электродвигателей Fluke 438-II добавляет возможности измерений основных механических характеристик электродвигателей к расширенным функциям анализа качества электроэнергии, присущим анализаторам качества электроэнергии Fluke 430 серии II. Быстро и легко измеряйте и анализируйте основные электрические и механические рабочие параметры, такие как мощность, гармоники, дисбаланс, частота вращения электродвигателя, крутящий момент и механическая мощность, без использования механических датчиков. Комплект модификации Fluke-438-II/MA Motor Analyzer позволяет пользователям анализаторов качества электроэнергии Fluke 434-II, 435-II и 437-II добавить функции анализа работы электродвигателя на существующие приборы.
438-II является идеальным портативным измерительным прибором для анализа работы электродвигателей. Он упрощает выполнение работ по обнаружению, прогнозированию, предотвращению и устранению проблем качества электроэнергии в трехфазных и однофазных электрораспределительных системах, предоставляя техническим специалистам информацию о механических и электрических параметрах, необходимую для эффективной оценки работы электродвигателя.
- Измерение основных параметров электродвигателей прямого пуска, включая крутящий момент, частоту вращения, механическую мощность и КПД электродвигателя
- Выполнение динамического анализа работы электродвигателя с помощью графика зависимости коэффициента снижения мощности электродвигателя от нагрузки в соответствии с руководством NEMA/IEC
- Вычисление механической мощности и КПД без использования механических датчиков, простым подключением к вводным контактам
- Измерение параметров электрической мощности, таких как напряжение, сила тока, мощность, полная мощность, коэффициент мощности, гармонические искажения и дисбаланс для определения влияющих на КПД характеристик электродвигателя
- Определение проблем качества электроэнергии, таких как провалы, кратковременные перенапряжения, переходные процессы, гармоники и дисбаланс
- Технология обработки данных PowerWave фиксирует быстро меняющиеся среднеквадратичные значения, отображает средние значения за полупериод и формы сигнала для описания динамики процессов в электрической системе (пуск генератора, переключение ИБП и т.п.)
- Функция фиксации формы сигнала регистрирует 100/120 циклов (50/60 Гц) каждого обнаруженного события во всех режимах без предварительной настройки
- Автоматическая фиксация переходных процессов регистрирует данные о форме сигналов с частотой 200 тысяч выборок в секунду одновременно на всех фазах до 6 кВ
- Совместимость с Fluke Connect®* — Просмотр данных на приборе через мобильное приложение Fluke Connect, а также с помощью ПО PowerLog 430-II на настольном ПК
- Категория безопасности для промышленного применения 600 В CAT IV/1000 В CAT III для использования на технологическом входе и выходе
Технические характеристики анализатора качества электроэнергии Fluke 438 II/BASIC
| Диапазон | Разрешение | Погрешность | Предел по умолчанию | |
| Измеряемый параметр электродвигателя | ||||
| Механическая мощность электродвигателя | от 0,7 кВт до 746 кВт | 0,1 кВт | ±3% ="1" | 100 % = номинальная мощность |
| от 1 л.с. до 1000 л.с. | 0,1 л.с. | ±3%="1" | 100 % = номинальная мощность | |
| Крутящий момент | от 0 до 10 000 Нм | 0,1 Нм | ±5% ="1" | 100 % = номинальный крутящий момент |
| от 0 до 10 000 фунто-футов | 0,1 фунто-фута | ±5%="1" | 100 % = номинальный крутящий момент | |
| Частота вращения | От 0 до 3600 об/мин | 1 об/мин | ±3%="1" | 100% = номинальная частота вращения |
| КПД | от 0 до 100% | 0,10% | ±3%="1" | Нет данных |
| Дисбаланс (NEMA) | от 0 до 100% | 0,10% | ±0,15% | 5 % |
| Коэффициент гармоник | от 0 до 0,20 | 0,1 | ±1,5% | 0,15 |
| напряжения (NEMA) | ||||
| Коэффициент снижения мощности | от 0,7 до 1,0 | 0,1 | отображается | Нет данных |
| из-за дисбаланса | ||||
| Коэффициент снижения мощности | от 0,7 до 1,0 | 0,1 | отображается | Нет данных |
| из-за гармоник | ||||
| Суммарный коэффициент снижения | от 0,5 до 1,0 | 0,1 | отображается | Нет данных |
| | ||||
